TB353-RU
接线端子板TB353-RU
1 基本说明
TB353-RU接线端子板为8路端子板，可供单卡或2块互为冗余的FW353（B）卡使用，实现8
路热电阻信号的输入处理。每路热电阻信号为三线制接线方式。
2 使用说明
2.1 端子板外观图

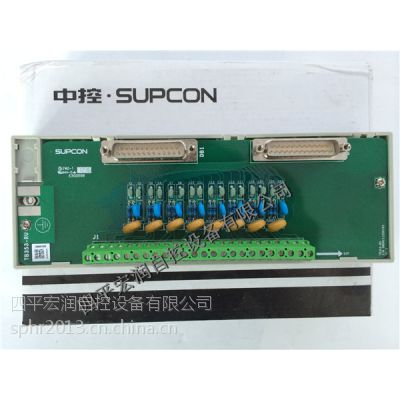

TB353-RU端子板结构外形如图2-1所示。
端子板尺寸：218mm×75mm 。
图2-1 TB353-RU端子板结构外形图
2.2 接插件说明
表2-1 TB353-RU端子板接插件说明
标号 | 说 明 |
J1 | 块卡数据连线插座 |
J2 | 第二块卡数据连线插座 |
J3 | 接线端子 |
2.4 端子定义及接线
TB353-RU接线说明如表2-2所示。每路热电阻信号为三线制接线方式，热电阻的三个接点分别描述为A、B、C。例如把一个热电阻信号接到FW353（B）卡的通道上，那么TB353-RU端子板接线端子1连接A、端子2连接B、端子3连接C。
